水風光蓄可再生能源多能互補沙盤模型：探索可持續能源未來的窗口

引言

在全球積極推進能源轉型、大力發展可再生能源的時代背景下，水風光蓄可再生能源多能互補系統因其能夠整合多種清潔能源資源，實現能源的穩定、高效供應，成為能源領域的研究熱點和發展方向。水風光蓄可再生能源多能互補沙盤模型作為一種直觀、生動的展示工具，為人們深入了解這一復雜系統提供了絕佳途徑。本文將全面、深入地介紹該沙盤模型，涵蓋其三維實際場景展示的全局布置、多能互補系統的技術環節、模型制作材料、系統結構部件組成以及獨特的動態演示方式，并著重強調其科普演示的本質屬性。

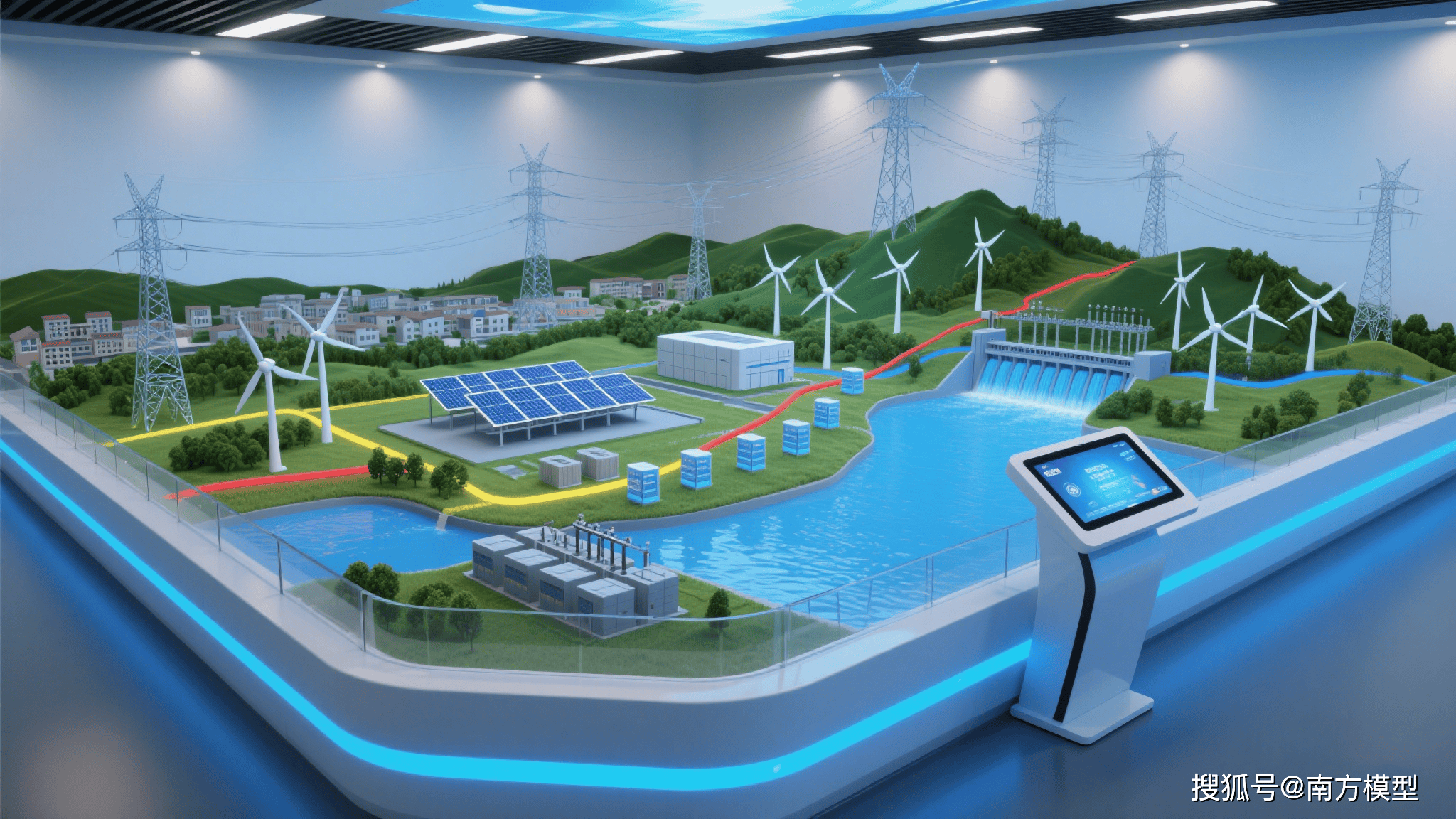

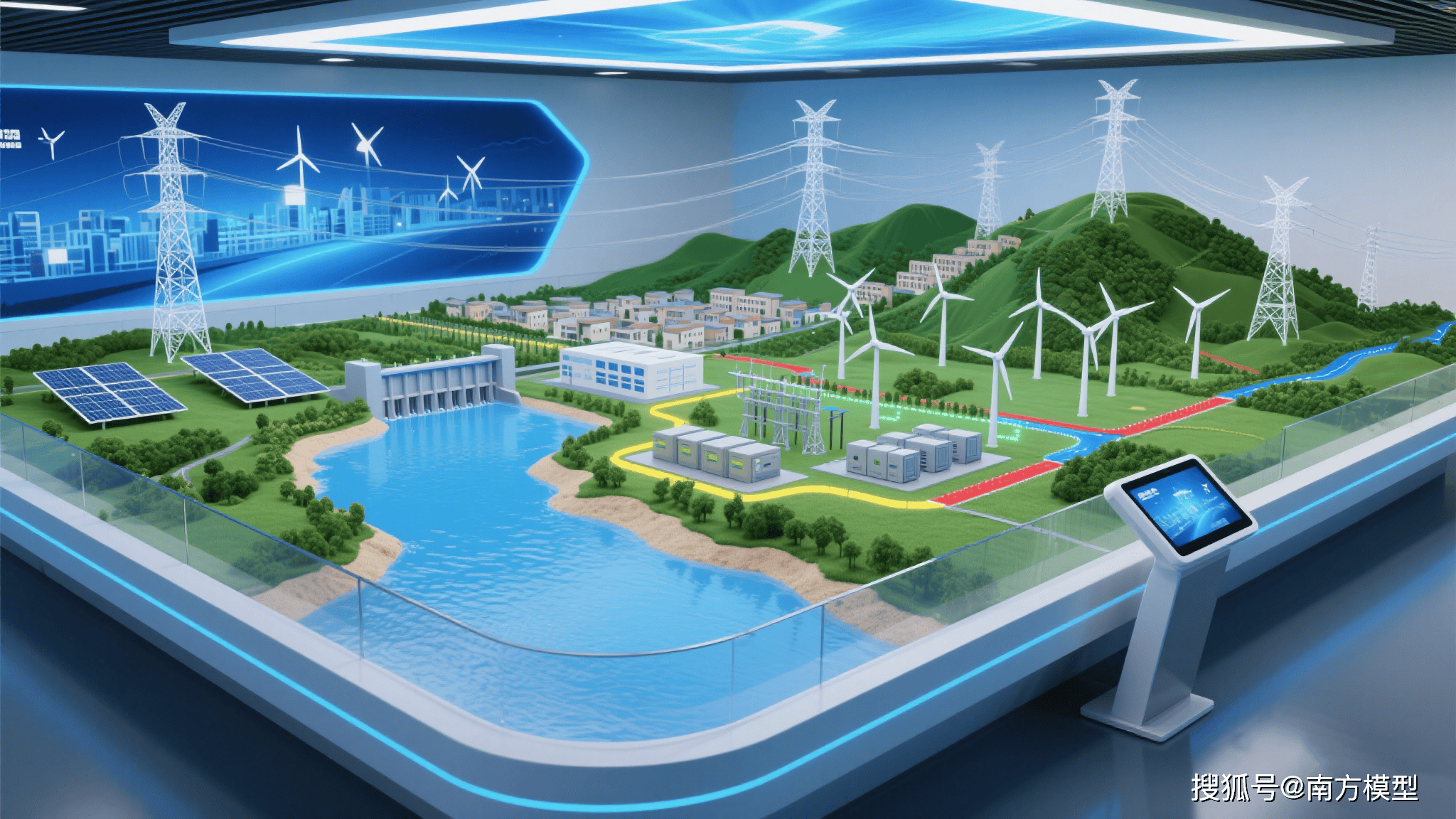

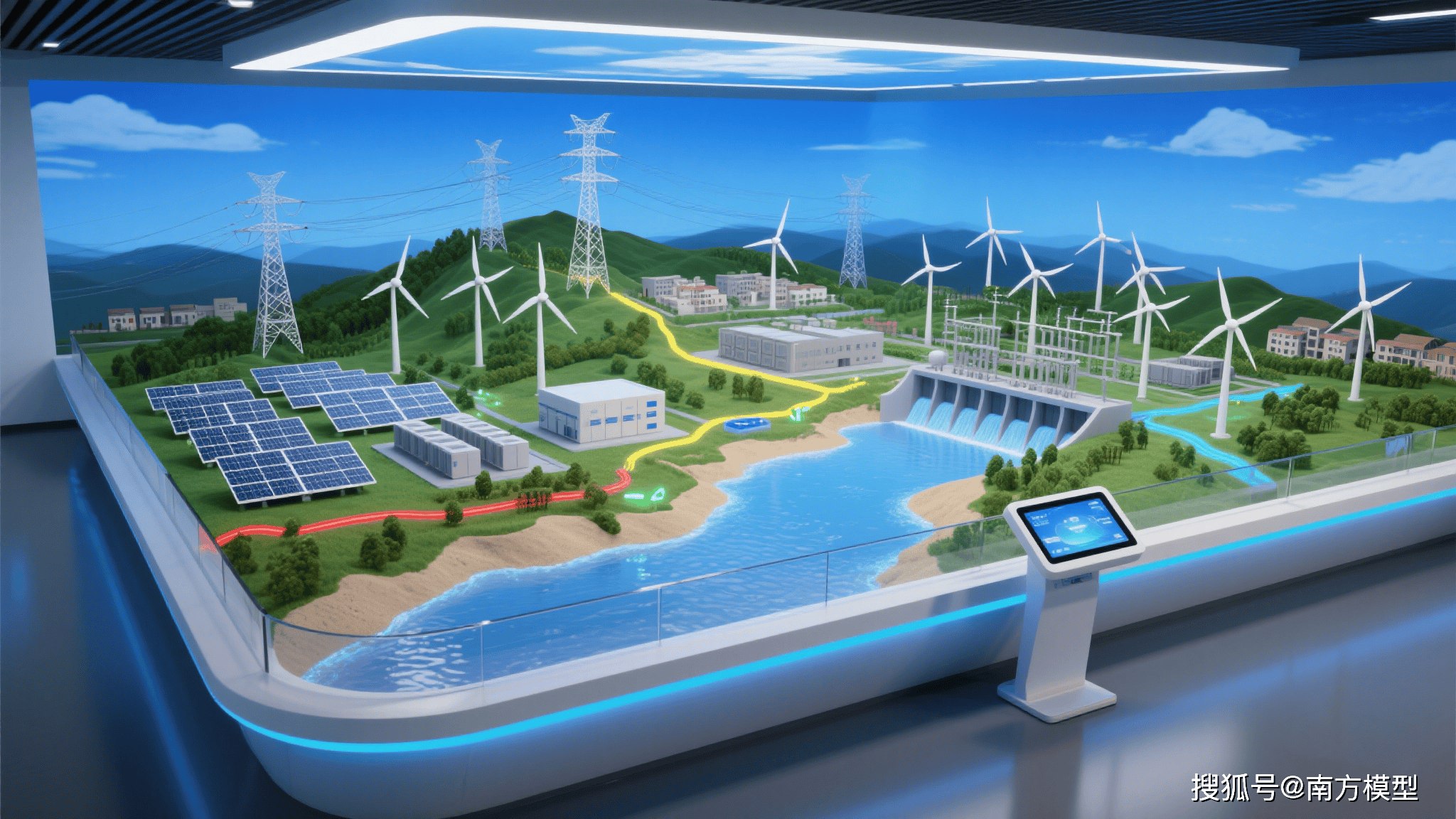

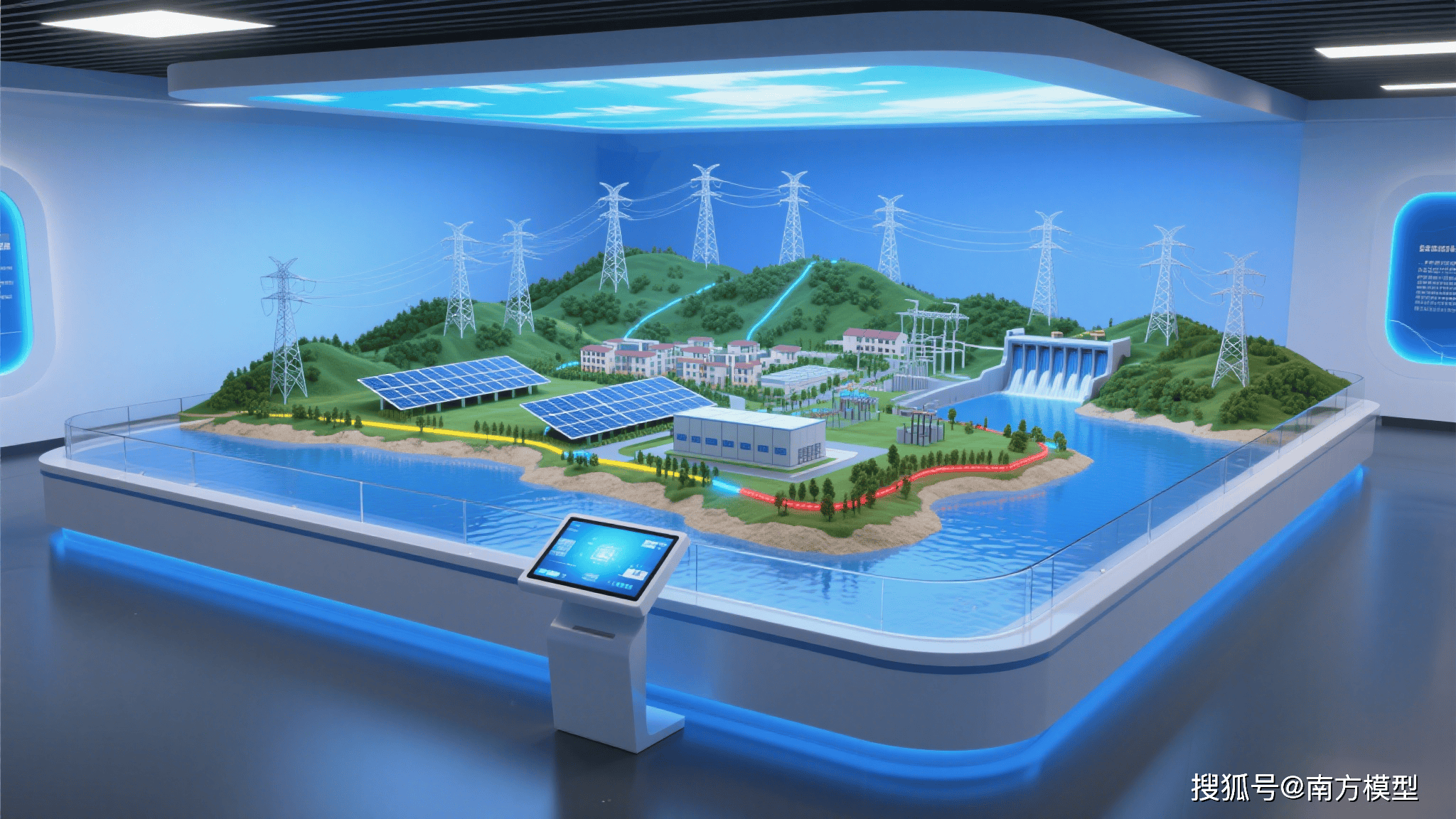

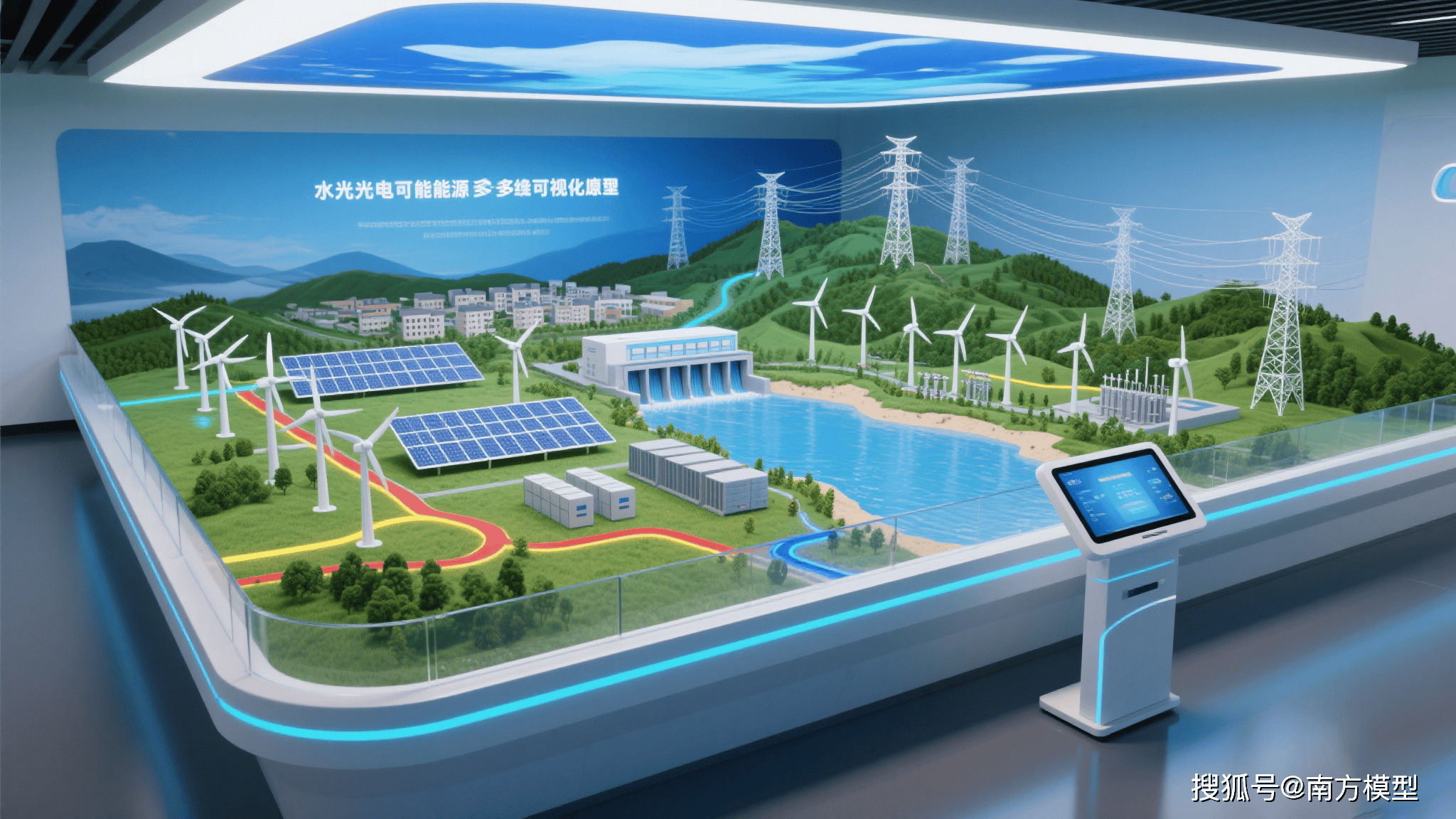

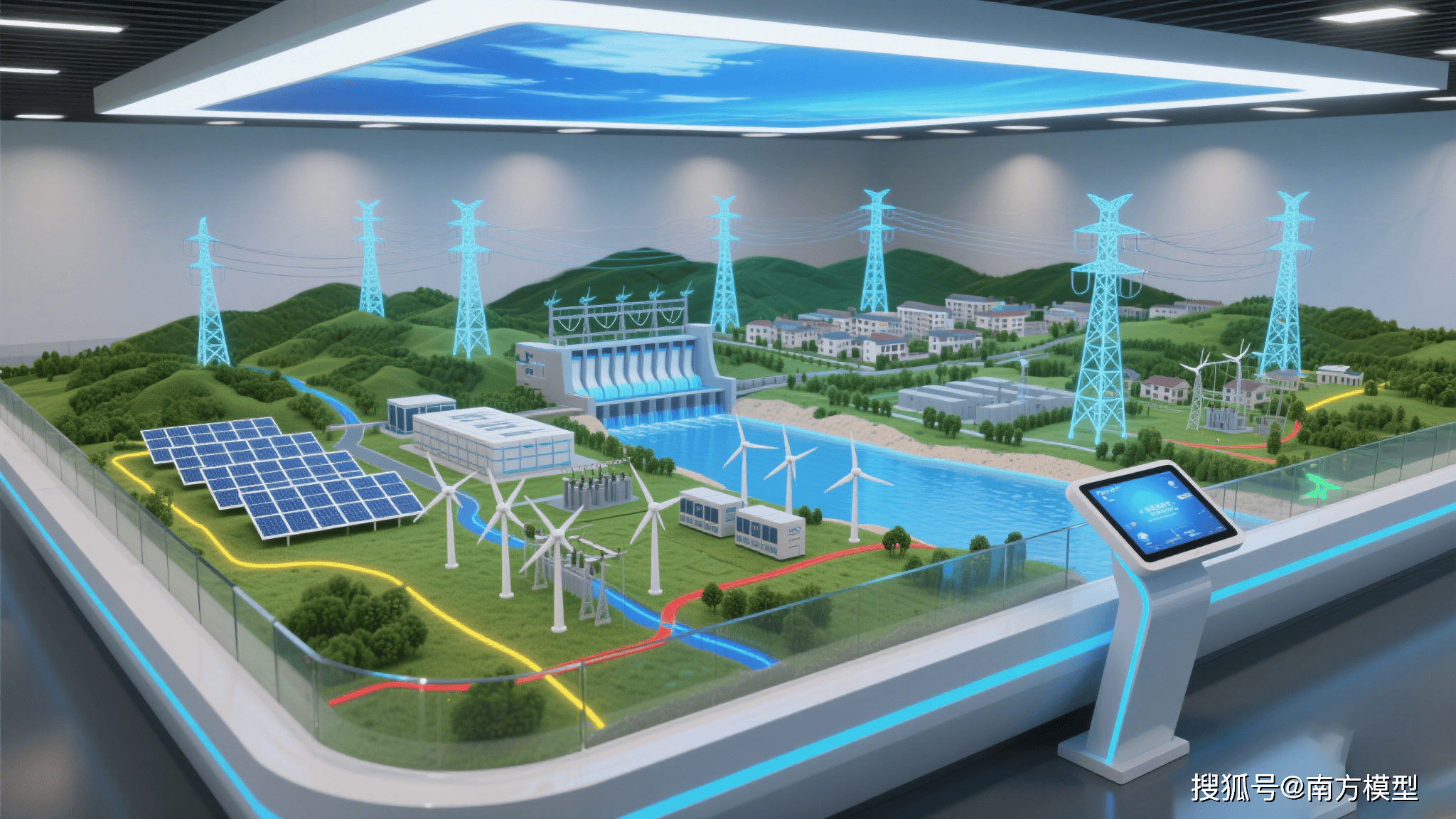

水風光蓄可再生能源多能互補沙盤模型整體布局規劃

水風光蓄可再生能源多能互補沙盤模型以真實地理環境和能源系統布局為藍本，按比例精心縮微構建，旨在全方位展示多能互補系統在實際場景中的運行全貌。模型整體占地面積[30]平方米，依據不同能源類型及其相互關聯，劃分為多個功能區域，各區域既相對獨立又緊密相連，共同構成一個完整的能源生態系統。

水風光蓄可再生能源多能互補沙盤模型的一側設置了“水資源區”，模擬自然水體，如河流、湖泊等，作為水電能源的源頭。大型的透明水箱代表水庫，通過透明管道與模擬的水輪機相連，直觀展示水流從高處流向水輪機，驅動其旋轉發電的過程。水箱水位可通過隱藏的水泵系統進行調節，模擬不同季節和水文條件下的水位變化。

緊鄰水資源區的是“風能區”，錯落分布著多個風力發電機組模型。這些風機模型按實際比例制作，葉片可隨風向變化自動調整角度，高度仿真地呈現了風力發電的工作狀態。風機的布局經過精心設計，考慮了風向、地形等因素對風能捕獲的影響，展示了如何在特定地理環境中優化風力發電場的布局。

“太陽能區”位于模型的另一側，大面積鋪設了太陽能光伏板模型。光伏板陣列按照不同的朝向和傾斜角度排列，以展示如何根據當?shù)氐奶�陽輻射�?guī)律調整光伏板的安裝方式，實現****程度的太陽能捕獲。光伏板模型采用特殊材料制作，表面能夠反射光線，模擬陽光照射下的真實效果。

在模型的中央?yún)^(qū)域，是“儲能區”和“能源調控中心”。儲能區擺放著多個電池儲能系統模型，代表不同類型的儲能技術，如鋰電池、鉛酸電池等。這些模型通過線路與其他能源區域相連，展示儲能系統在多能互補中的能量存儲和釋放過程。能源調控中心則是整個模型的“大腦”，通過大屏幕實時顯示各能源區域的運行數據、功率輸出以及能源調配策略，體現了智能控制系統在保障能源穩定供應中的核心作用。

地形地貌與環境模擬

為了增強模型的真實感和實用性，沙盤模型對周邊地形地貌和自然環境進行了細致模擬。起伏的山巒、廣袤的平原、蜿蜒的河流等地形特征通過特殊的塑形材料制作而成，表面覆蓋著仿真植被，栩栩如生地再現了自然景觀。地形的設計不僅考慮了美學效果，更重要的是與能源系統的布局緊密結合，展示了地形對水、風、光等能源資源分布和開發利用的影響。

例如，在山區設置了風力發電機組，展示了如何利用山地的地形加速氣流，提高風能利用效率；在陽光充足的開闊平原上，大規模鋪設太陽能光伏板，體現了地形對太陽能開發的適宜性。同時，模型還模擬了氣候變化對能源系統的影響，通過燈光和音效的配合，展示晴天、陰天、雨天、大風等不同天氣條件下，水風光蓄各能源組件的運行狀態變化。

參觀流線與互動設計

水風光蓄可再生能源多能互補沙盤模型在布局上充分考慮了參觀者的參觀體驗和互動需求，精心規劃了參觀流線。寬敞、平坦的參觀通道環繞各個功能區域，確保參觀者能夠近距離觀察模型細節，同時避免人流擁堵。通道兩側設置了多個互動點，配備觸摸屏幕、按鈕等交互設備，參觀者可以通過這些設備獲取更多關于能源系統的詳細信息，如各能源組件的工作原理、技術參數、實時運行數據等。

在某些關鍵區域，還設置了語音導覽系統，當參觀者靠近時，自動播放相關介紹內容，幫助他們更好地理解模型展示的內容。此外，模型還支持多人協作互動體驗，例如參觀者可以分組操作能源調控中心的模擬界面，嘗試不同的能源調配策略，觀察系統的響應和運行效果，增強對多能互補系統復雜性和靈活性的認識。

水風光蓄可再生能源多能互補系統的各個技術環節

水能發電技術環節

水能發電是多能互補系統中的重要組成部分，其技術環節涉及多個方面。通過修建大壩形成水庫，提高水位落差，增加水流的勢能。在沙盤模型中，水庫的模擬結構展示了大壩的建筑形式、溢洪道的設計以及水位調節裝置的工作原理。

水流從水庫流出后，經過引水管道輸送到水輪機。引水管道的設計需要考慮水流的壓力損失、流量控制以及管道的材質和耐壓性能等因素。在多能互補沙盤模型中，通過透明管道和模擬水流裝置，清晰展示了水流在管道中的流動過程。水輪機是水能發電的核心設備，它將水流的動能轉化為機械能。不同類型的水輪機適用于不同的水頭和流量條件，水能發電沙盤模型中展示了常見的混流式、軸流式和沖擊式水輪機模型，并通過微型電機驅動，模擬水輪機在水流作用下的旋轉過程。

水輪機的旋轉帶動發電機發電，發電機將機械能轉化為電能。在這個過程中，需要對發電機的輸出電壓、頻率進行精確控制和調節，以確保電能質量符合電網要求。模型中的發電機模型與實際設備結構相似，通過線路連接到儲能區和電網模擬裝置，展示了電能的產生和傳輸過程。

風能發電技術環節

風能發電技術主要包括風力發電機組的設計、選型和運行控制。在沙盤模型的風能區，展示了不同型號和規格的風力發電機組，從葉片的形狀、長度到輪轂的結構，都進行了精細模擬。風力發電機組的葉片設計是關鍵，其形狀和空氣動力學性能直接影響風能的捕獲效率。風機模型中的葉片采用輕質材料制作，能夠在微型電機的作用下模擬轉動。

風力發電機組的機艙內安裝有齒輪箱、發電機、控制器等關鍵部件。齒輪箱用于將葉片的低速旋轉轉化為發電機所需的高速旋轉，提高發電效率。發電機則在齒輪箱的帶動下產生電能�？刂破魇秋L力發電機組的“智能大腦”，它實時監測風速、風向、溫度等環境參數以及機組的運行狀態，根據這些信息自動調整葉片的槳距角、偏航角度等，確保機組在不同工況下都能穩定、高效運行。

由于風能具有間歇性和波動性，為了確保電力輸出的穩定性，風力發電系統通常需要與其他能源系統或儲能系統相結合。在風能發電沙盤模型中，通過線路連接展示了風力發電與儲能區以及其他能源區域的協同工作方式，體現了多能互補在應對風能不確定性方面的重要作用。

太陽能發電技術環節

太陽能光伏發電是利用半導體材料的光電效應，將太陽光能直接轉化為電能。在太陽能發電技術沙盤模型的太陽能區，大面積鋪設的太陽能光伏板模型展示了不同類型的光伏技術，如單晶硅、多晶硅和薄膜光伏板。這些光伏板模型的表面紋理和顏色與實際產品相似，通過特殊的光學材料處理，能夠反射和吸收光線，模擬真實的光伏發電過程。

光伏板在陽光照射下產生直流電，為了將直流電轉化為交流電并滿足電網接入要求，需要使用逆變器。逆變器是太陽能發電系統中的關鍵設備之一，它不僅實現了交直流轉換功能，還具備****功率點跟蹤（MPPT）功能，能夠?qū)崟r調整光伏板的工作電壓和電流，使其始終在****功率點附近工作，提高光伏發電效率。

儲能技術環節

儲能技術在水風光蓄多能互補系統中起著至關重要的作用，它能夠有效解決可再生能源的間歇性、波動性問題，提高能源系統的穩定性和可靠性。在儲能技術展示沙盤模型的儲能區，展示了多種常見的儲能技術，包括電化學儲能（如鋰電池、鉛酸電池）、物理儲能（如抽水蓄能、壓縮空氣儲能）和電磁儲能（如超級電容器）等。

鋰電池儲能系統以其能量密度高、充放電效率高、循環壽命長等優點，在現代能源系統中得到廣泛應用。儲能模型中的鋰電池模塊通過串聯和并聯方式組成儲能陣列，通過線路與其他能源區域相連。

抽水蓄能是一種大規模儲能技術，它利用電力低谷時段的多余電能將水從低位水庫抽到高位水庫，儲存能量；在電力高峰時段，再將水從高位水庫放至低位水庫，驅動水輪機發電。抽水蓄能沙盤模型通過兩個高低錯落的水箱模擬抽水蓄能電站的上下水庫，中間連接著水泵和水輪機模型，通過微型電機驅動，展示了抽水蓄能的充放電過程。

壓縮空氣儲能是將電能轉化為空氣的內能進行存儲，在需要時再將壓縮空氣釋放出來驅動燃氣輪機發電。壓縮空氣儲能電站模型中的壓縮空氣儲能裝置由壓縮機、儲氣罐、膨脹機等部分組成，通過管道連接成一個完整的系統。LED燈和微型液晶屏幕展示了壓縮空氣儲能系統的工作狀態。

超級電容器儲能具有充放電速度快、使用壽命長等特點，適用于短時間、高功率的能量存儲和釋放場景。模型中的超級電容器模塊通過管道連接，展示了其在快速充放電過程中的性能特點。

能源調控與智能管理技術環節

能源調控與智能管理是實現水風光蓄多能互補系統高效、穩定運行的核心技術環節。

數據采集系統通過分布在各個能源區域的傳感器，實時收集水、風、光等能源資源的狀態信息以及各能源組件的運行參數，如水位、風速、光照強度、發電功率、設備溫度等。這些數據通過有線或無線通信網絡傳輸?shù)侥茉凑{(diào)控中心的服務器，進行集中處理和分析。

沙盤模型制作材料集中簡短闡述

結構材料

水風光蓄多能互補系統沙盤模型的展臺主體結構采用高強度的木質框架和金屬型材搭建，確保模型具有足夠的穩定性和承載能力。木質框架質地輕盈，易于加工和造型，能夠滿足復雜地形和建筑結構的制作需求。金屬型材則具有強度高、耐腐蝕的特點，用于支撐關鍵部件和連接各個功能區域�？蚣鼙砻娼�(jīng)過打磨和噴漆處理，不僅美觀大方，還能起到防潮、防銹的作用。

地形塑造材料

地形地貌的塑造采用了特殊的塑形材料，如高密度泡沫板、石膏粉和纖維泥等。高密度泡沫板具有質輕、易切割的特點，可通過雕刻和拼接的方式初步構建地形輪廓。石膏粉加水攪拌后具有良好的流動性和可塑性，能夠填充泡沫板之間的縫隙，并在表面形成細膩的紋理。纖維泥則用于進一步細化地形細節，如山脈的巖石紋理、河流的河床等，使其更加逼真。在塑形材料表面，覆蓋一層仿真草皮和植被模型，營造出自然的生態環境。

能源組件模型材料

水、風、光、蓄等能源組件模型的制作采用了多種材料，以確保模型的真實性和功能性。水輪機、風力發電機組、太陽能光伏板等關鍵設備模型的外殼采用工程塑料制作，這種材料具有強度高、韌性好、耐老化等優點，能夠精確模擬設備的外形和結構。內部的轉動部件，如葉片、軸等，采用金屬材料制作，以保證其轉動的靈活性和穩定性。

儲能系統模型中的電池模塊采用3D打印材質模擬，通過不同顏色和標識區分不同類型的電池。管道和線路則使用透明塑料軟管和電線模擬，透明軟管能夠清晰展示水流或電流的流動路徑，電線表面印有不同的顏色和標識，便于區分正負極和不同的電路連接。

展示與交互材料

為了實現模型的動態演示和互動功能，采用了多種展示與交互材料。微型液晶屏幕用于顯示各能源組件的運行數據、工作狀態和演示動畫，具有高清晰度和可視角度廣的特點。LED燈采用高亮度、低功耗的發光二極管，通過不同顏色和閃爍方式模擬設備的運行狀態和能量流動過程。微型電機則用于驅動水輪機、風力發電機組葉片等部件的轉動，模擬實際設備的工作狀態。

在交互方面，使用了觸摸屏幕、按鈕、控制器等設備。觸摸屏幕采用電容式觸摸技術，響應靈敏，能夠?qū)崿F(xiàn)多點觸控操作，方便參觀者獲取信息和進行互動體驗。按鈕和傳感器則用于觸發特定的演示場景或獲取實時數據，增強參觀者的參與感。

水風光蓄可再生能源多能互補系統的各個結構部件組成

水能發電結構部件

水能發電部分主要由水庫、大壩、引水管道、水輪機、發電機以及相關的輔助設備組成。水庫是儲存水資源的重要設施，通過大壩攔截河流形成。大壩的結構設計既要保證足夠的強度和穩定性，以承受巨大的水壓，又要考慮泄洪、輸水等功能。在沙盤模型中，水庫和大壩的模型結構清晰，展示了其主要組成部分和工作原理。

引水管道將水庫中的水輸送到水輪機，其材質和管徑的選擇取決于水流的流量、壓力和輸送距離等因素。管道上通常安裝有閥門、流量計等設備，用于控制水流和監測流量。水輪機是水能發電的核心設備，根據不同的水頭和流量條件，可分為混流式、軸流式、沖擊式等多種類型。模型中的水輪機模型與實際設備相似，通過微型電機驅動，展示了其在水流作用下的旋轉過程。

發電機與水輪機同軸連接，將水輪機的機械能轉化為電能。發電機通常由定子、轉子、端蓋等部分組成，模型中的發電機模型展示了其基本結構。此外，水能發電系統還包括調速器、油壓裝置、冷卻系統等輔助設備，這些設備協同工作，確保水能發電的穩定運行。

風能發電結構部件

風能發電系統主要由風力發電機組、塔架、控制器以及相關的輸電線路組成。風力發電機組是風能發電的核心設備，由葉片、輪轂、齒輪箱、發電機、機艙等部分組成。葉片是捕獲風能的關鍵部件，其形狀、長度和材質對風能捕獲效率有重要影響。在沙盤模型中，風力發電機組的葉片采用輕質材料制作，能夠在微風作用下自由轉動，并通過特殊的機械結構模擬葉片的變槳距和偏航功能。

輪轂將葉片與齒輪箱連接在一起，傳遞葉片捕獲的風能。齒輪箱用于增速，將葉片的低速旋轉轉化為發電機所需的高速旋轉。發電機在齒輪箱的帶動下產生電能，模型中的發電機模型展示了其內部結構和工作原理。機艙則容納了齒輪箱、發電機、控制器等關鍵部件，并為它們提供保護。

塔架是支撐風力發電機組的結構，其高度和強度直接影響風力發電機組的性能和安全性。在沙盤模型中，塔架模型按照實際比例制作，展示了其堅固的結構。輸電線路將風力發電機組產生的電能輸送到電網或儲能系統，模型中的輸電線路通過電線模擬，展示了電能的傳輸過程。

太陽能發電結構部件

太陽能光伏發電系統主要由太陽能光伏板、支架、逆變器、匯流箱以及相關的輸電線路組成。太陽能光伏板是將太陽光能轉化為電能的核心部件，根據材料和工藝的不同，可分為單晶硅、多晶硅和薄膜光伏板等多種類型。在沙盤模型中，太陽能光伏板模型按照實際尺寸和外觀制作，表面具有逼真的紋理和顏色，展示了不同類型光伏板的特點。

支架用于支撐太陽能光伏板，使其保持合適的傾斜角度和朝向，以獲得****的陽光照射。支架的結構設計需要考慮當?shù)氐臍夂驐l件、地形地貌等因素，確保其穩定性和耐久性。逆變器是太陽能發電系統中的關鍵設備之一，它將光伏板產生的直流電轉化為交流電，并實現****功率點跟蹤（MPPT）功能，提高光伏發電效率。模型中的逆變器模型展示了其外觀和內部主要電路結構。

南方模型為客戶提供面向教學模擬實訓與企業產品展覽展示的設計制造一體化服務，包括從設計、制造、安裝調試直到產品交付。已開發的產品涉及教學演示模型與實訓模擬裝置、科技館科普展品、企業產品展示模型等，為全國上千家院校與企業提供了優質的產品與服務。

如想了解更多關于水風光蓄多能互補系統沙盤模型與實訓模擬裝置模型的資訊，瀏陽市南方科技展覽模型有限公司可以幫助您。
